產品概述

Q941F電動三通法蘭球閥PN16～PN40是由YXR/Q系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

介質流向原理

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

執行器參數

電動執行器類型：可選PSQ、3810R、DTR角行程執行機構。防爆型選3810系列。
技術參數和性能：請參閱對應的執行機構和閥門定位器的說明書。
控制精度：0.1%～3.1%可調。
接受控制信號：0～10mA.DC、 4～20mA.DC或1～5V.DCv 按鍵選擇：1、輸入信號中斷時："中斷"模態（開、停、關）2、正逆動作選擇3、控制精度選擇。
電動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。

性能規范

零件材料

外形結構尺寸

注：1、表中以分?jǐn)?shù)表示者，分子為JB/T74～90系列2尺寸（等同于原機標JB74～90-59的尺寸），分母為JB/T74～90系列1、GB9112～9131（PN1.6、2.5、4.0Mpa）及HGJ44～76尺寸。2、表中以分?jǐn)?shù)表示者，分子為ANSI B16.5尺寸，分母為GB9112～9131、SH3406尺寸。

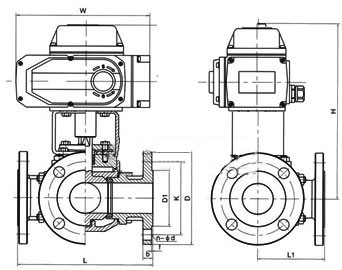

尺寸圖

安裝注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈�？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
