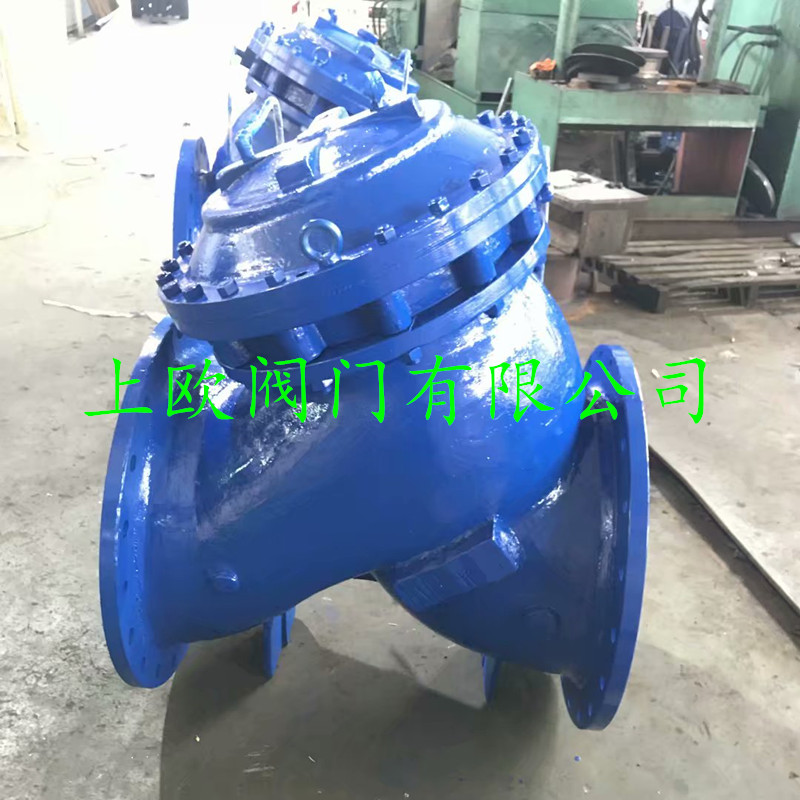

JD745X多功能水泵控制閥
JD745X多功能水泵控制閥主要用于工礦、企業、高層建筑由水泵直接給排水系統中，具有截止閥、止回閥、電動閥和水錘消除器四種功能。尤其適用于配套自動化控制系統，無需電氣控制柜和外接動力，按常規自動啟閉，具有速閉、緩閉及吸能腔三種防止和消除水錘的功能，能有效提高系統安全可靠性，滿足系統工程設備自動化控制要求
產品介紹
JD745X多功能水泵控制閥主要用于工礦、企業、高層建筑由水泵直接給排水系統中，具有截止閥、止回閥、電動閥和水錘消除器四種功能。尤其適用于配套自動化控制系統，無需電氣控制柜和外接動力，按常規自動啟閉，具有速閉、緩閉及吸能腔三種防止和消除水錘的功能，能有效提高系統安全可靠性，滿足系統工程設備自動化控制要求。 JD745X由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、關閉。
主要用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。
執行標準
設計規范：QB/T219
結構長度：QB/T219
試驗與檢驗：GB/T13927
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
產品特點
1、消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生
2、操作方便。只需操作水泵電機啟閉按鈕，閥門即按照水泵操作規程實現自動開閉
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕 主要外形和連接尺寸
技術參數
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 緩閉時間 | 最低動作壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 3-60 (可調) | ≥0.07 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
主要零件材質
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | HT200、QT350、WCB |
| 閥座 閥盤 | 銅合金/2Cr13 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 缸套 活塞（活塞型） | 2Cr13 |
| 膜片（膜片型） | 夾織物丁腈橡膠 |
| 調節閥 球閥 | 銅合金 |
| 過濾器 | 不銹鋼 |
連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |
結構圖片
