管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。 管力閥設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同工況的需求。

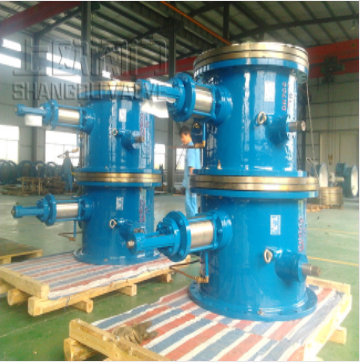

BFDG7H41活塞式管力閥 一、管力閥類型： 1、普通型 普通型適用與管網系統回水壓力大于0.1MPa 2、調節型 在普通型的基礎上，通過在控制腔上安裝調節裝置，可以根據系統要求采用手動調節閥門開度，以達到對管網內介質流量的調節與控制。 3、污水型 適用于輸送不含長纖維成分的污水、渣漿水系統，膜片式結構對顆粒類污水敏感度低，同時外控組件中的特殊過濾器能有效過濾污水中的雜質顆粒，保證進入控制腔內介質為清潔液體，同時該過濾裝置具有自沖洗功能，其下部有排渣裝置，可手動定期排渣，系統還設有清洗裝置。 4、回水低壓型 當管網系統回水壓力低于0.1MPa時，推薦采用本產品，配有輔助關閥機構。 二、管力閥工作原理： 1.開閥 當水泵啟動后進口端水經過、過濾器、閘閥、高壓管、進入活塞缸下部，在水的壓力下推動活塞上下帶動小閥板緩慢開啟，大閥板在水力的推動下與小閥板同時開啟，完成開閥。 2.關閥 停泵時閥內流速急劇降低，大閥板在重力的作用下快速關閉，截斷90%的水流，出口端的回水壓力水進入過濾器、閘閥、高壓管、進入活塞缸上部，在水的壓力下推動活塞帶動小閥板緩慢關閉，最終實現關閉。 三、管力閥安裝說明 1、管力閥可立式安裝，也可以臥式安裝。為了安裝維修方便，在空間許可時，應優先考慮臥式安裝，應保證閥軸水平。 2、當閥門關閉時，閥板光面為進口方向，裝有閥軸有控制缸頂桿的一面為出口方向。嚴禁反向安裝。與相鄰閥門、彎道等距離不小于1DN。 3、臥式安裝時，為了改善管道受力狀況，當閥門口徑大于900mm時，為改善管道受力情況，可設置支架或基礎。
|
